Generalitati

    UR 24 este un refractometru digital cu microprocesor care indeplineste urmatoarele functii :

  • - masurarea on line, continuu si automat, a concentratiei de substante dizolvate in lichid
  • - afisarea locala a valorii concentratiei, compensata cu temperatura
  • - transmiterea la distanta analogic si digital a valorii concentratiei

    El reprezinta o varianta perfectionata a refractometrului UR 20.

    Practic refractometrul masoara indicele de refractie si prin acesta valoarea  concentratiei de substanta dizolvata intr-un lichid. El poate masura chiar si produse opace, dense sau cu suspensii solide. Masuratoarea este independenta de presiunea si viteza produsului [lichidului] in punctul de masura.

    Constructiv el se bazeaza pe o prisma din safir, o sursa de lumina de mare eficienta LED  si un detector tip CCD [Charged Coupled Devices] de mare rezolutie. Sursa de lumina LED este compensata electronic.

    Proiectarea speciala a sistemului optic asigura insensibilitatea aparatului la variatiilile intensitatii sursei de lumina, la acoperirile minore ala prismei si la imbatrinirea componentelor electronice.

   UR 24 este echipat cu un senzor de temperatura care permite compensarea automata a valorilor concentratiilor cu temperatura.

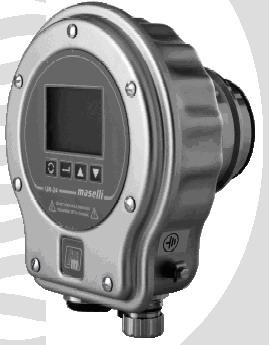

   Pe partea frontala instrumentul are un afisaj cu cristale lichide si o tastatura pentru programarea si configurarea parametrilor.

   Carcasa realizata in totalitate din otel inoxidabil asigura o rezistenta sporita pentru mediile puternic corozive.

   Montarea refractometrului se poate face pe conducta sau pe tancul cu produs prin intermediul unui adaptor sanitar Tri Clamp.

Caracteristici tehnice

Din punct de vedere al preciziei de masura sunt disponibile doua versiuni :

                  UR 24 ST- versiunea standard

•-          limite de masura : de la 1,3330 la 1,5318 nD ( 0 la 95 Brix )

  • - amplitudine scala: min. 0,0482 nD ( 30 Brix ), max. 0,1988 nD ( 95 Brix )
  • - precizie: ± 0,5% din amplitudinea scalei
  • - precizie maxima: ± 0,0002 nD (± 0,15 Brix )

                  UR 24 HA - versiunea de inalta precizie

•-          limite de masura : de la 1,3330 la 1,5318 nD ( 0 la 95 Brix )

  • - amplitudine scala: min. 0,0227 nD ( 15 Brix ), max. 0,1988 nD ( 95 Brix )
  • - precizie: ± 0,3% din amplitudinea scalei
  • - precizie maxima: ± 0,00007 nD (± 0,05 Brix )

Caracteristici comune ambelor versiuni :

•-          compensare automata cu temperatura a concentratiei

•-          temperatura fluid : - 5.....+105 °C (+140 °C la cerere)

  • - presiune fluid : - 1...10 bar la 20°C si -1.... 8 bar la100 °C
  • - afisaj digital grafic : LCD , 128 x 64 pixeli, iluminare din spate
  • - tastatura cu membrana
  • - semnale de iesire: analogic 0..20 / 4...20mA si digital RS 422 / RS 485 cu izolare
  • - iesire alarma: releu
  • - conditii utilizare: - 10 ...+ 45 °C / 5.....95 % RH - necondensabila
  • - grad protectie: IP 65
  • - prisma de masura : sticla optica / safir sintetic
  • - sursa de lumina : LED de mare eficienta cu compensare a emisivitatii
  • - element de masura : CCD de mare rezolutie
  • - senzor de temperatura : termorezistenta Pt 100
  • - materiale in contact cu produsul: safir sintetic / sticla optica, otel inox AISI 316, Viton sau altele la cerere in functie de produsul masurat
  • - alimentare: 12....24Vca/0,6A sau 18....36Vcc/0,6A sau 230Vca
  • - conectare la proces: Tri-clamp, 3A Tri-clamp sanitar, flanse, capete sudate

    Refractometrele UR 24 se furnizeaza cu dispozitive de montare mecanica pe conducte sau pe rezervoare.

    De la tastatura se pot vizualiza sau modifica domeniul de masura, unitatile de masura, alarmele, valorile de zero si span, caracteristicile portului serial, timpii de masura/hold/spalare, scalarea iesirii analogice,etc.

    Totodata se pot efectua sub comanda programului instalat operatii de service si diagnoza privind starea sistemului optic, a iesirii analogice si a celei seriale.

    Sistemul permite calibrarea CCD si a senzorului de temperatura, reglarea luminozitatii sursei de lumina si reglajele de capete de scala.



Aplicatii

    Refractometrul UR 24 se foloseste pentru masurarea concentratiei de substanta dizolvata in lichid in domenii diverse din industria alimentara, textila, chimica , petrochimica :

-fabrici de zahar [concentratia de zahar-BRIX]

-fabrici de bauturi racoritoare, sucuri si nectaruri [concentratia de indulcitori-BRIX]

-fabricile de drojdie [concentratia de zahar a solutiei de cultura-BRIX]

-fabrici de bere [concentratia de zahar la extractia maltului -PLATO]

-fabrici de soda caustica [concentratia de soda-BAUME]

-chimie [concentratia de acid citric obtinut din melasa]

-industria alimentara [concentratia de cafea din solutie-%DR]

-industria textila [concentratia de soda folosita la mercerizarea bumbacului]

-fabrici de piele sintetica [concentratia de DMF -% DMF]

-productia de gemuri si conserve [concentratia de zahar-BRIX]

-fabrici de hirtie [concentratia de aditivi-%STARCH]

-productia de malt [concentratia de malt din solutie-BRIX sau % DR]

-fabrici de acumulatoare [concentratia de acid sulfuric- % sau g/l]

-fabrici de fibre sintetice [concentratia solutiei DMF]



Beneficiind de interfata seriala RS 485, se pot conecta in retea mai multe refractometre, acestea fiind gestionate de un calculator central din camera de comanda.

Refractometrul UR 24 este produs de firma Maselli Misure - Italia care ofera si alte echipamente si sisteme pentru masurarea si reglarea concentratiei prin metoda refractometrica : refractometrul industrial UR 19, refractometrul pentru medii ex UR 1X, refractometrul de laborator LR 01, refractometrul on line UR 22, carbometrul UC 05, sistemul de analiza IB 05, sistemul complet de masura si reglare BAS 02.
