TRANSMITER RH SI T
KIMO Constructeur este o firma frantuzeasca specializata în proiectareasi executia de echipamente si senzori pentru masurarea temperaturii, presiunii, umiditatii, vitezei si debitului pentru mediul ambiant. Familia de transmitere combinate de umiditate relativa si temperatura CTH este special proiectata si conceputa de firma KIMO pentru a fi utilizate în aplicatiile având ca mediu aer sau gaze inerte.Valorile temperaturii si umiditatii relative generate de senzori pot fi transmise fie ca semnale de tensiune fie ca de curent spre indicatoare, înregistratoare, controlere, sisteme de achizitie de date sau alte echipamente care prelucreaza informatia.

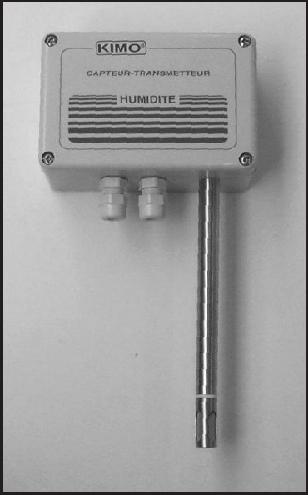

Transmiter cu senzor standard |
|
Transmiter cu senzor pe spate (masurare prin perete) |

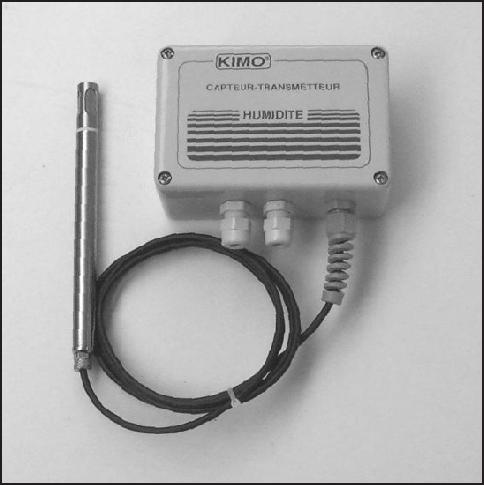

Transmiter cu senzor la distanta |

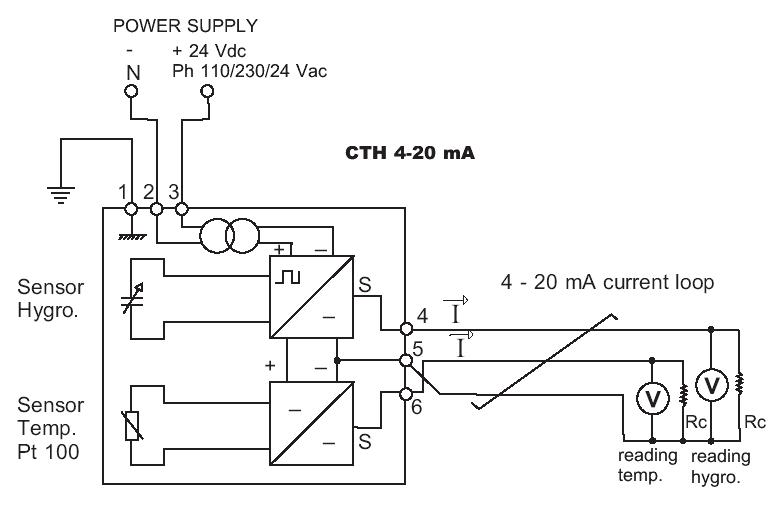

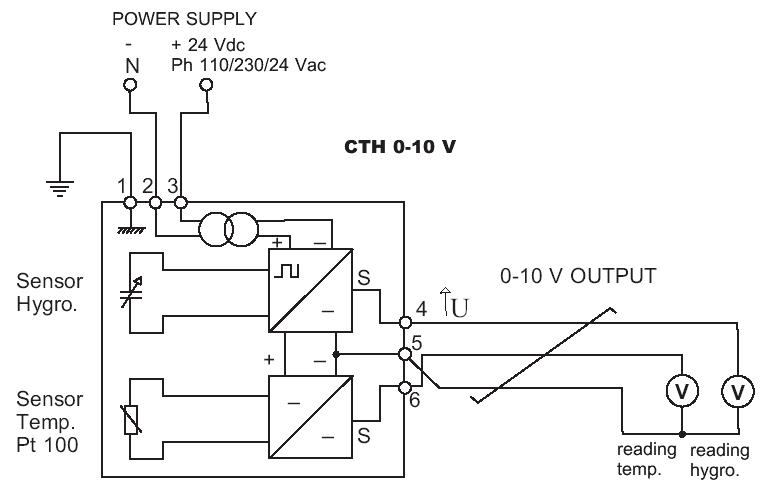

Specificatii tehniceUmiditateSenzor: capacitiv cu variatia impedanteiDomeniu de lucru:0-100 %RHPrecizie: între 2-35 %RH: ± 5 %RH maxim între 35-75 %RH: ± 3 %RH maxim între 75-98 %RH: ± 5 %RH maximLiniaritate: ± 1 %HR. Domeniu 5-90 %RHTimp de raspuns: < 10 s fara filtrare, 3 min cu filtrareTemperaturaSenzor: PT 100, clasa A (CEI 751)Domeniu de lucru: 0...100°C sau -20...80°C sau 0...50°CPrecizie: ± 2% din citire ± 0,2°CTimp de raspuns: 15 s Caracteristici generalealimentare: izolare galvanica, 24Vca/cc ± 10%; 115Vca ± 6%; 230Vca ± 10%Putere consumata: 2,2VASemnal de iesire: 2 x 4-20mA, 3 fire (RH, temperatura, masa); sarcina max. 1000 Ω (alim. 24V); 900 Ω (alim.115/230V); 2 x 0-10V, 3 fire (RH, temperatura, masa); sarcina min 1000 ΩMontare senzor : standard, pe spatele cutiei, sau separat (conectat prin cablu) Executie senzor : învelis de otel inoxidabil, cu sau fara filtru, Ø 12 mm, lungime 140 mm.Temperatura de lucru: -20...80°CTemperatura de operare: -20...80°CConectare: terminale cu surubCarcasa: material: ABS protectie: IP 65 dimensiuni: 120 x 80 x 55 mmModurile de conectare a transmiterelor în cele doua variante de iesire sunt prezentate în schemele urmatoare
AccesoriiCap din otel inoxidabil Ø 12 mm cu filtru de prafCap perforat din otel inoxidabil fara filtruSuporturi de montare pe perete pentru senzorul montat la distanta.Transmiterul CTH este furnizat cu Certificat de calibrare.
